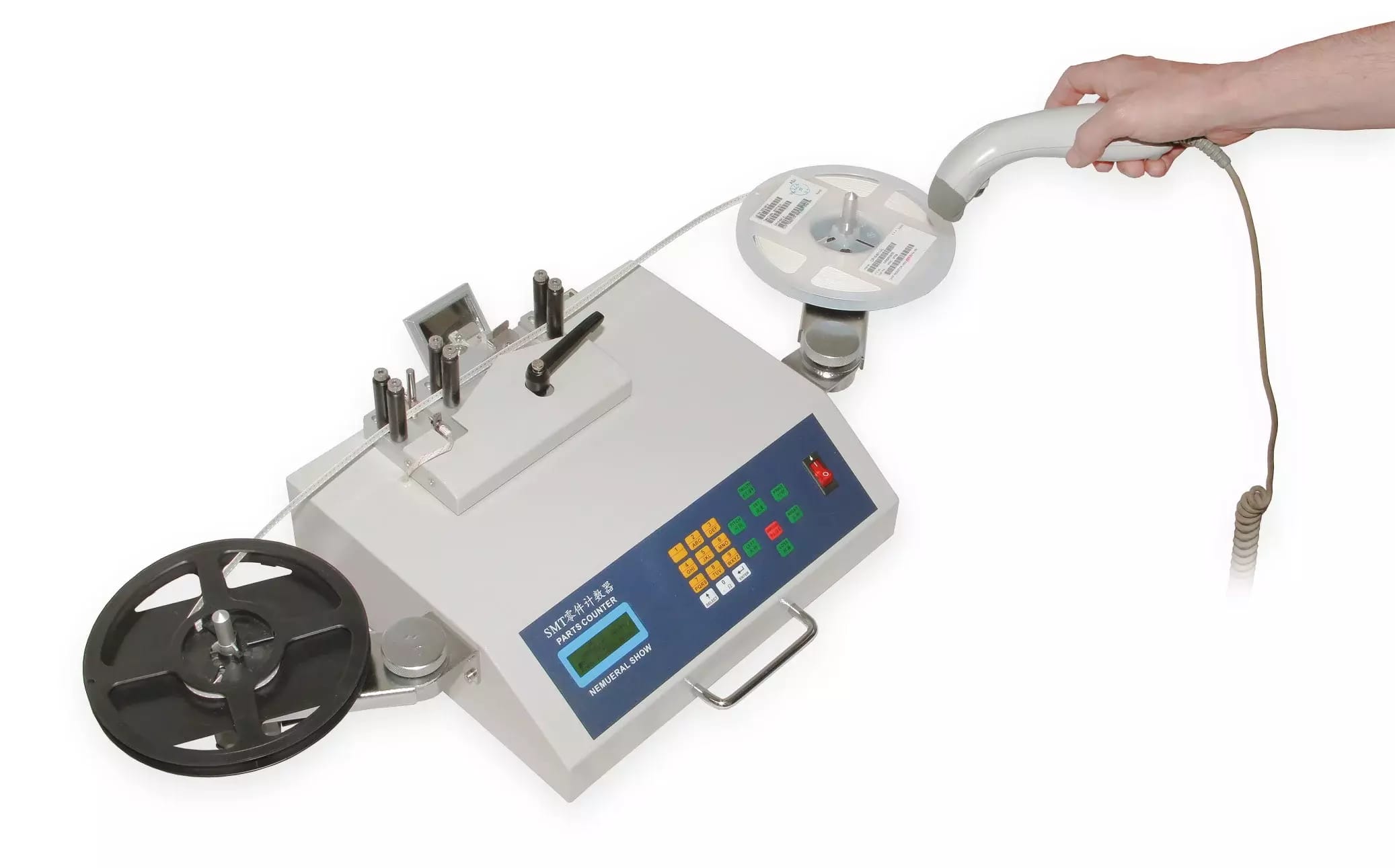

YS-802 Teilezähler mit Barcode-Leser und Druckeranschluss

Die angebotenen Funktionen erleichtern die Abnahme und Vorbereitung von SMD-Bauteilen für die Produktion. Jeder Barcodeleser mit serieller RS-232 Schnittstelle, z.B. CANON 9 Stecker, kann angeschlossen werden. Sie können auch einen seriellen Drucker (Punktmatrix oder Thermotransfer) über die RS-232-Schnittstelle und den gleichen standardisierten CANON 9-Anschluss anschließen.
Die beiden Abwickel- und Aufwickeldorne nehmen Rollen von den kleinsten bis zu den größten verwendeten Durchmessern auf - bis zu 50 cm. Die beiden Arme mit den Wickeldornen sind schwenkbar und können je nach Spulendurchmesser in die für das Abwickeln der Bahn am besten geeignete Position eingestellt werden. Der Anlauf der Motoren beim Zählstart erfolgt sanft, so dass das Band mit den Komponenten mechanisch so wenig wie möglich belastet wird. Bei Annäherung an den eingestellten Wert für den Bauteil-Countdown wird die Geschwindigkeit ebenfalls stufenlos reduziert. Die eigentliche Zähleinheit, durch die das perforierte Späneband automatisch gezogen wird, ist für alle gängigen PVC- und Papierblisterbreiten ausgelegt. Für die korrekte Einstellung des optischen Fehlteilzählers kann die Strahlhöhe des optischen Lasergatters so eingestellt werden, dass der Strahl die Mitte des SMD-Bauteils bei einer bestimmten Breite des Sichtfensters der Bandablage schneidet.
Die Steuerung der Zählmaschine ist vollständig digital, ebenso wie die Anzeige der Ergebnisse. Soll- und Ausgabewerte, wie z.B. der Komponentenabstand (PITCH), die gewünschte Komponentenanzahl, gezählte Komponenten oder die Anzahl der fehlenden Komponenten in den Blisterkammern des Streifens werden auf dem LCD angezeigt.


Barcode-Scanner und Drucker nicht enthalten
