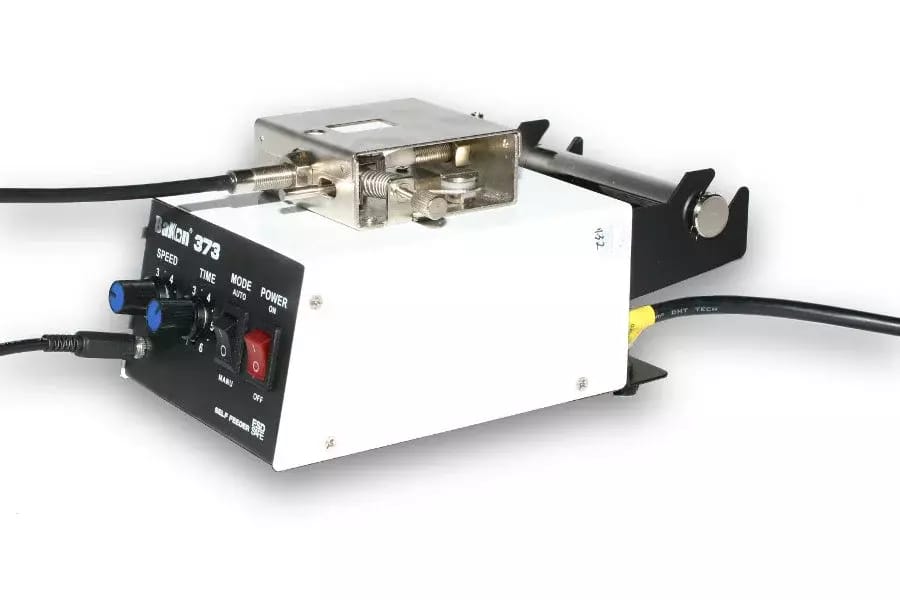

Automatischer Dosenanleger BAKON 373

Automatisiertes mechanisches System zur Abgabe von Zinnröhrchen an die Spitze des Mikrolötgerätes. Bakon 373

Das motorisierte Getriebe mit Zahnrädern wickelt die Dose selbst von der Spule ab, die in eine integrierte Halterung im Gehäuse des Geräts passt, und führt sie durch die Silikonspule bis zur Spitze der Mikrolötspitze. Die Zinnvorschubgeschwindigkeit ist über ein Potentiometer von 0,5 bis 5 mm/s einstellbar. Die Station kann automatisch Dosen ausgeben - zusätzlich zur Geschwindigkeit können Sie die Länge des Zeitintervalls für die Dosenzufuhr - bis zu 7s - mit dem Potentiometer einstellen.

Die Dosierung der Dose wird durch das angebrachte Fußpedal gestartet, entweder im Dosiermodus (es ist egal, wie lange das Pedal eingeschaltet ist - es wird immer nur die eingestellte Menge an Dose entnommen) oder im manuellen Modus, wenn die Dose zugeführt wird, solange das Pedal eingeschaltet ist. Beim Loslassen des Pedals oder nach Beendigung der eingestellten Dosis wird immer automatisch der Rückwärtsgang eingelegt, der die Dose etwa 3 mm zurückzieht, so dass sie den Arbeitsbereich der Mikrolötspitze nicht beeinträchtigt.

Der Durchmesser des Dosenrohrs, den der Vorschubmechanismus verarbeiten kann, beträgt hauptsächlich 1 mm. Es können auch Röhrchen mit einem Durchmesser von 0,6-1,2 mm eingesetzt werden. Die Länge des Fütterungsbowdenzugs beträgt 82 cm.

Durch den Einsatz dieser Maschine hat der Bediener die Hände frei und kann das zu lötende Objekt besser handhaben. Geeignet für die Automatisierung des Lötprozesses in Produktionslinien.

Für den Bakon 373 Dosenanleger und -abschneider kann auch ein spezieller Anlegebügel bestellt werden, der im Gegensatz zum mitgelieferten Anlegebügel über einen Steuerknopf verfügt, der die Verwendung eines Fußpedals ersetzt.
