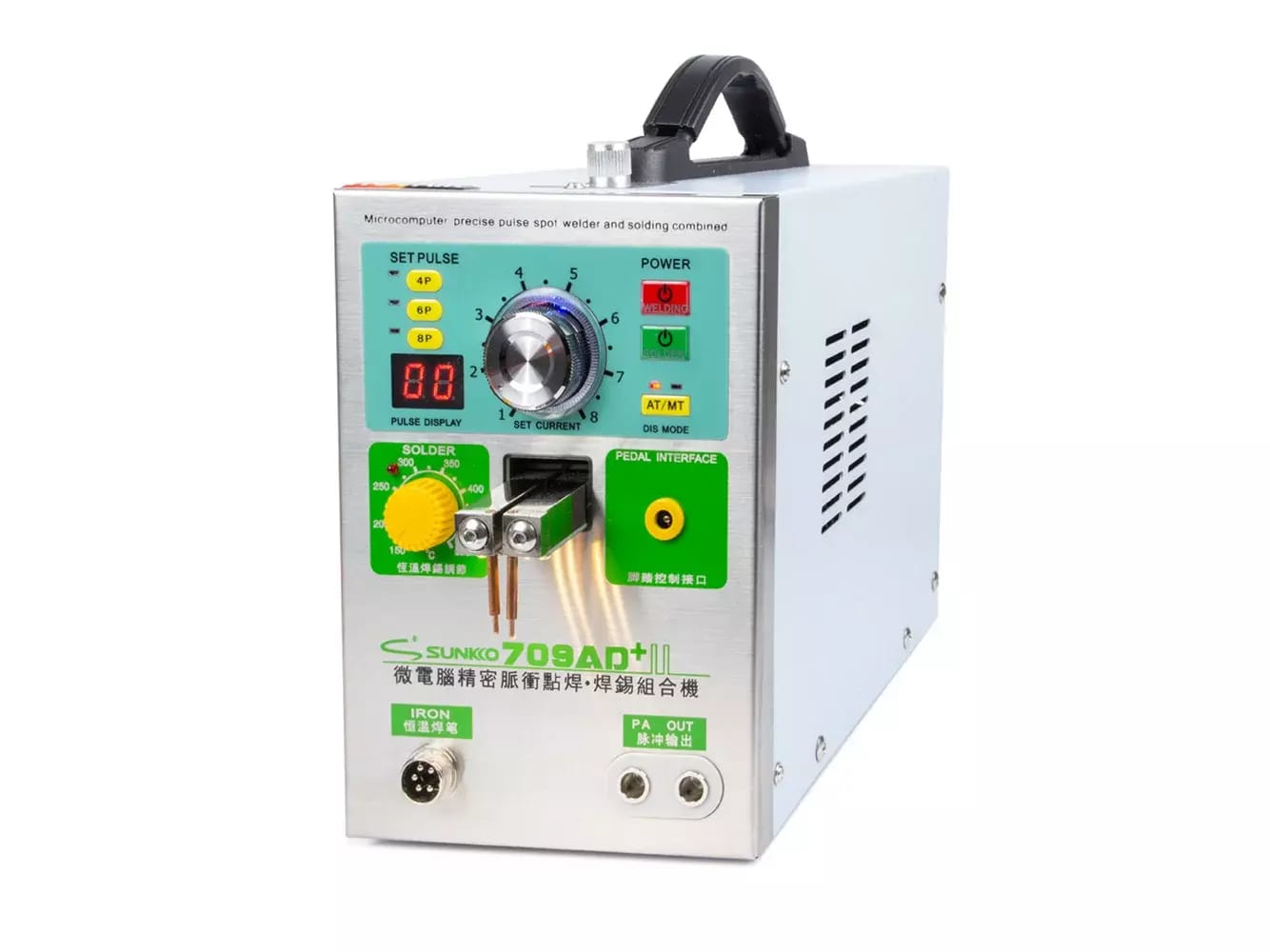

Punktschweißgerät für Batteriekontakte und Batteriepakete Sunkko 709AD+ mit Mikrolötung

Sunkko 709AD+ Punktschweißstation mit integriertem Mikrolötgerät zum Punktschweißen von Batterien und Batteriepaketen.

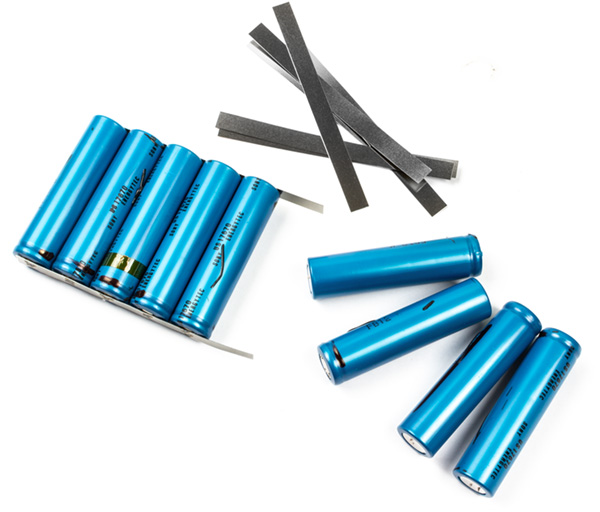

Das Batterie-Spotting ist die einzige kommerziell verfügbare und zuverlässige Methode, um mehrere Batterien mit Hilfe von Schablonen zu so genannten Acupacks zu verbinden oder vernickelte Metallplatten auf einzelnen Zellen anzubringen. beim konventionellen Löten besteht eine hohe Wahrscheinlichkeit, dass die Akkus aufgrund ihrer Konstruktion zerstört werden, während Li-Pol-, Li-Ion-, Ni-CD- und NiMH-Zellen über einen integrierten Wärmeschutz verfügen, der beim konventionellen Löten sehr leicht beschädigt werden kann und somit auch den Kontakt im Akku unterbricht, der dadurch funktionsunfähig wird. Beim Einkerben der Batterien mit hohem Strom gibt es keine hohe thermische Belastung und bei richtiger Anwendung können die Batterien nicht zerstört werden, und das Einkerben geht viel schneller. Das Scoring wird vor allem bei der Herstellung und Aufarbeitung von Akkus für Laptops, Kameras, Elektrowerkzeuge, RC-Modelle, Radios, Industrie- und Backup-Batterien eingesetzt. bahnhöfe, etc.

Die Ritzstation ist für das komfortable Ritzen aller gängigen Batterietypen und die Erstellung von Akkupacks geeignet. Auf dem Hauptpanel befinden sich zwei Scoring-Elektroden mit integriertem Schalter und LED-Hintergrundbeleuchtung. Die Elektroden werden entweder durch Drücken der Batterie in Richtung der Elektroden oder durch Betätigung des Fußpedals geschaltet. Die Druckempfindlichkeit kann mit einem Drehrad auf der Oberseite der Station eingestellt werden, und der Elektrodenabstand kann von 2-8 mm angepasst werden. Für größere Batterien wird die Station mit pinzettenförmigen Elektroden mit einem Abstand von 5 mm geliefert. Die Elektroden sind über einen 38 cm langen Kupferdraht mit vergoldeten Anschlüssen mit der Station verbunden. Die Elektroden können durch Druck oder Pedal geschaltet werden, ebenso wie die Elektroden, die sich auf dem Bedienfeld befinden.Das Schweißgerät verfügt über einen Drehregler zur Einstellung des Schweißstroms 100-800A, mit dem der Strom je nach zu schweißendem Material optimal eingestellt werden kann. Neben der Stromstärke kann auch die Anzahl der Impulse pro Schweißung eingestellt werden - 4, 6, 8 Impulse. Die Station eignet sich zum Tuschieren vonvernickeltem Flachdraht und Blech mit einer Dicke von 0,05 - 0,25 mm. Die Station verfügt sowohl über eine automatische als auch über eine manuelle (Pedal-) Umschaltung des Tuschierens.

Die Station bietet auch eine integrierte Mikrolötmaschine mit einer Temperaturregelung von 150 - 500°C, einer Leistung von 50W und vor allem austauschbaren monolithischen Spitzen, die mit Hakko-Spitzen kompatibel sind. Zur Mikrolötstation gehört auch ein praktischer Ständer mit Schwamm zum Abstellen des Mikrolots. Der Mikrolötkolben wird über einen 5-poligen Stecker mit der Station verbunden und über einen separaten Schalter geschaltet.

Im Paket enthalten ist auch ein kleiner Grinder, der zum Abschleifen der verbrannten Elektrodenspitzen verwendet wird. Der Grinder hat einen eingebauten Micro-USB-Anschluss für die Stromversorgung.

Packungsinhalt: 709AD+ Tuschiergerät, Lötstift, Tuschierzange, Fußpedal, Mini-Schleifer, Mikro-Lötkolbenständer, 6 Stück Batterieadapter, Ersatz-Tuschierspitzen, Inbus-Schlüssel, Ersatz-Sicherungen, Tuschierpads-Pack.
