Sensor für Füllstand / Wassersäulenmessung 0-10m 24V, 4-20mA

Hydrostatischer Sensor zur Messung des Flüssigkeitsstandes im Bereich von 0-10m.

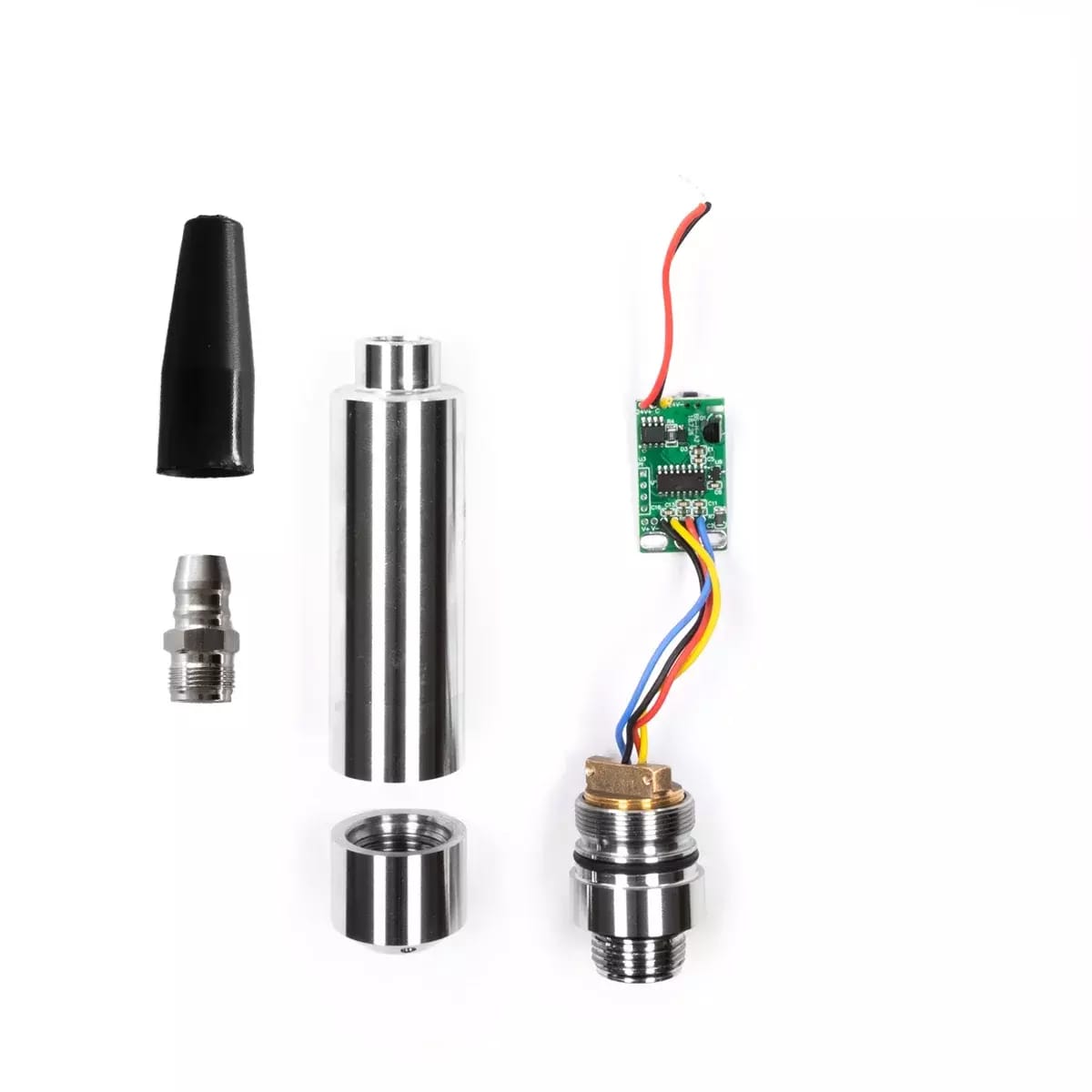

Der Sensor in wasserdichter Edelstahlausführung in Form eines Zylinders mit einer Höhe von 141mm und einem Durchmesser von 28mm dient zur Messung der Höhe des Flüssigkeitsstandes in einem Tank oder Behälter im Bereich von 0-10m. Nach dem Abschrauben des Deckels des Sensors befinden sich im Inneren zwei Drähte zum Anschluss (Verlöten) des Kabels, das zur Messeinheit führt. Um den Umfang aller schraubbaren Teile herum befinden sich Dichtungsgummibänder, die das Eindringen von Wasser in den Sensor verhindern. Der Drucksensor befindet sich an der Unterseite der Sonde, die senkrecht auf dem Boden des Tanks angebracht werden sollte. Der Sensor misst den Druck der Flüssigkeit. Der Sensor ist für nicht-aggressive Flüssigkeiten (Wasser) geeignet. Zur Messung des Flüssigkeitsstandes ist nur ein Sensor erforderlich.

Ein hydrostatischer Sensor, der am Boden des Tanks/Flüssigkeitsbehälters angebracht wird, misst den hydrostatischen Druck, der proportional zur Höhe des Wasserspiegels ist; auf diese Weise kann die Höhe des Flüssigkeitsstands leicht gemessen werden. Einfach ausgedrückt, misst der am Boden des Tanks angebrachte Sensor die Höhe des Füllstands über dem Sensor. Die Füllstandshöhe ergibt sich aus dem hydrostatischen Druck, der auf den Sensor ausgeübt wird.

Das Kabel des Sensors, das in Wasser getaucht wird, muss wasserdicht sein und in einem Schlauch verlegt werden.

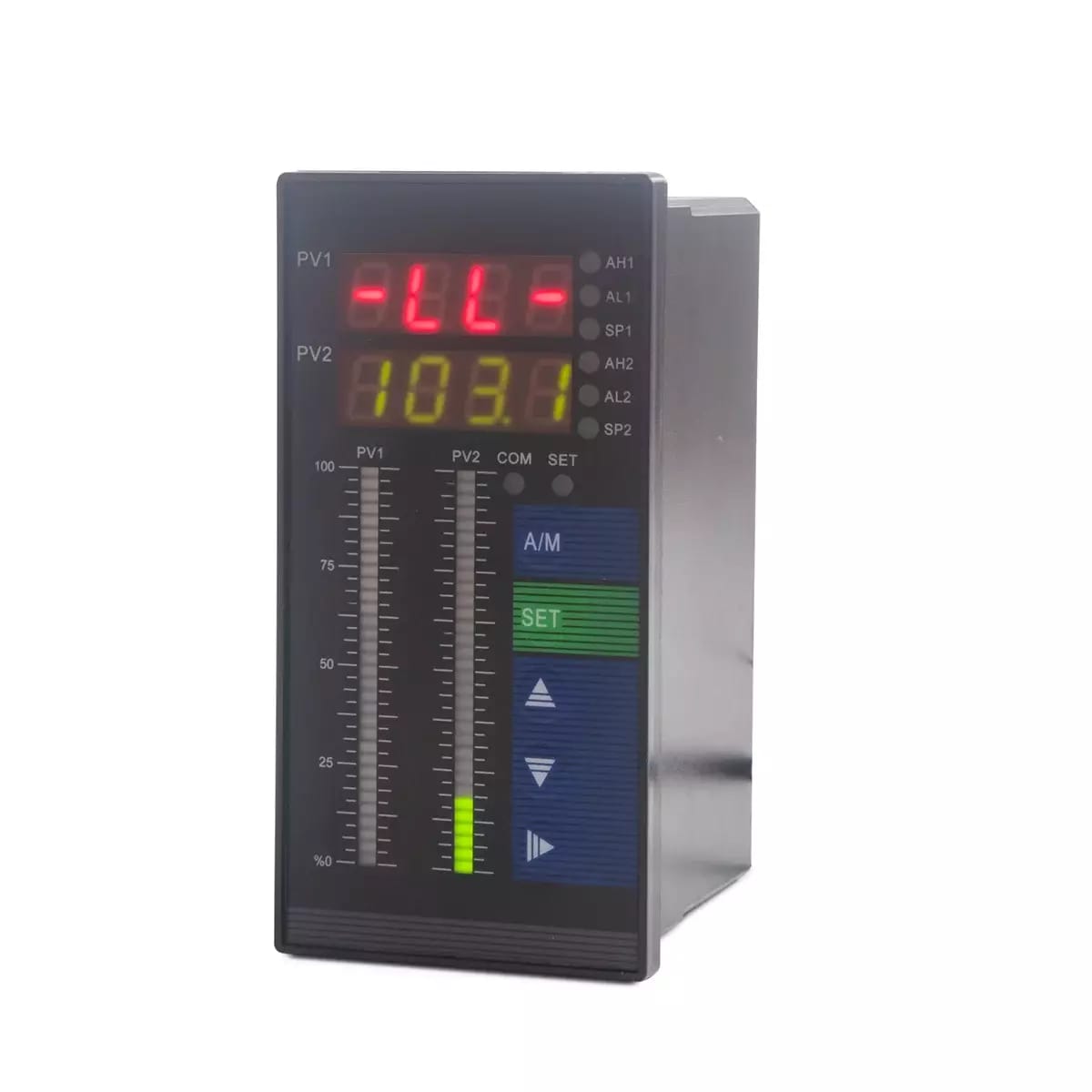

Der Sensor wird ohne Kabel geliefert, die maximale Kabellänge beträgt 20 m. Der Sensor ist nur für die Messung des Füllstands von Wasser, leicht verschmutztem oder trübem Wasser oder Flüssigkeiten mit ähnlicher Viskosität vorgesehen. Hydrostatische Sensoren können nur in nicht-trüben (atmosphärischen) Tanks verwendet werden. Der Sensor muss für den ordnungsgemäßen Betrieb an ein 24-V-4-20-mA-Füllstandsmessgerät angeschlossen werden. Verpackungsinhalt:1x hydrostatischer Sensor
