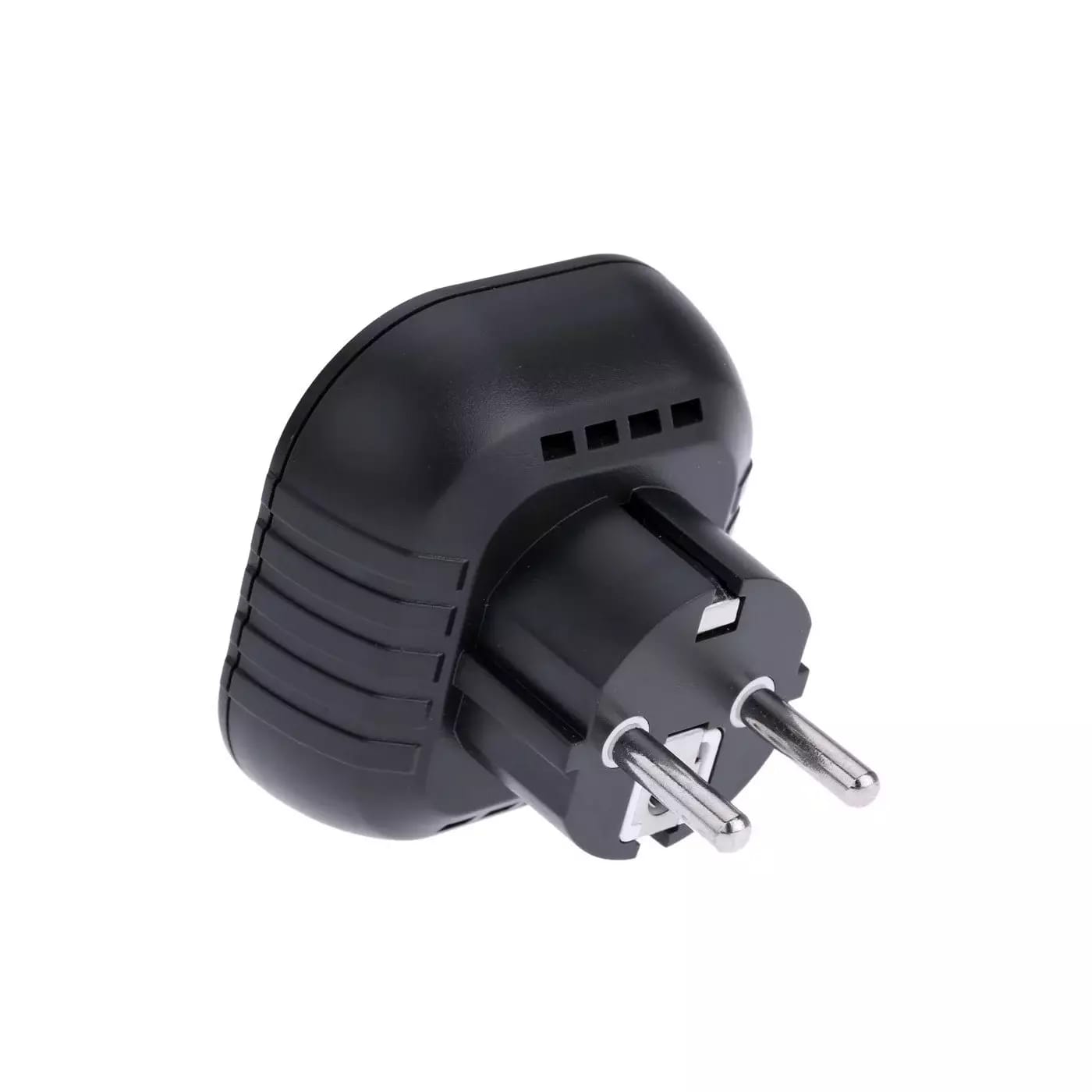

der Steckdosentester PM6860DR dient zur schnellen und einfachen Überprüfung der korrekten Verdrahtung von einphasigen 230V-Steckdosen und Verlängerungsleitungen. stecken Sie das Prüfgerät einfach in eine Steckdose oder ein Verlängerungskabel. Sobald es eingesteckt ist, leuchten die LEDs auf der Vorderseite des Prüfgeräts auf und zeigen an, ob die Steckdose/das Kabel richtig oder falsch verdrahtet ist. Zusätzlich zu den LEDs befindet sich auf der Vorderseite eine Taste "RCD-Test", mit der die ordnungsgemäße Funktion des 30-mA-Stromschutzes überprüft werden kann.
Der Test ist sehr schnell (0,1 s) und automatisch. Mit dem Tester können Sie prüfen, ob die Steckdosen in Ihrem Haus oder in Ihrem Geschäft richtig verkabelt sind. Eine schlecht verkabelte Steckdose kann einen Stromschlag, Schäden an Elektrogeräten oder sogar einen Brand verursachen.

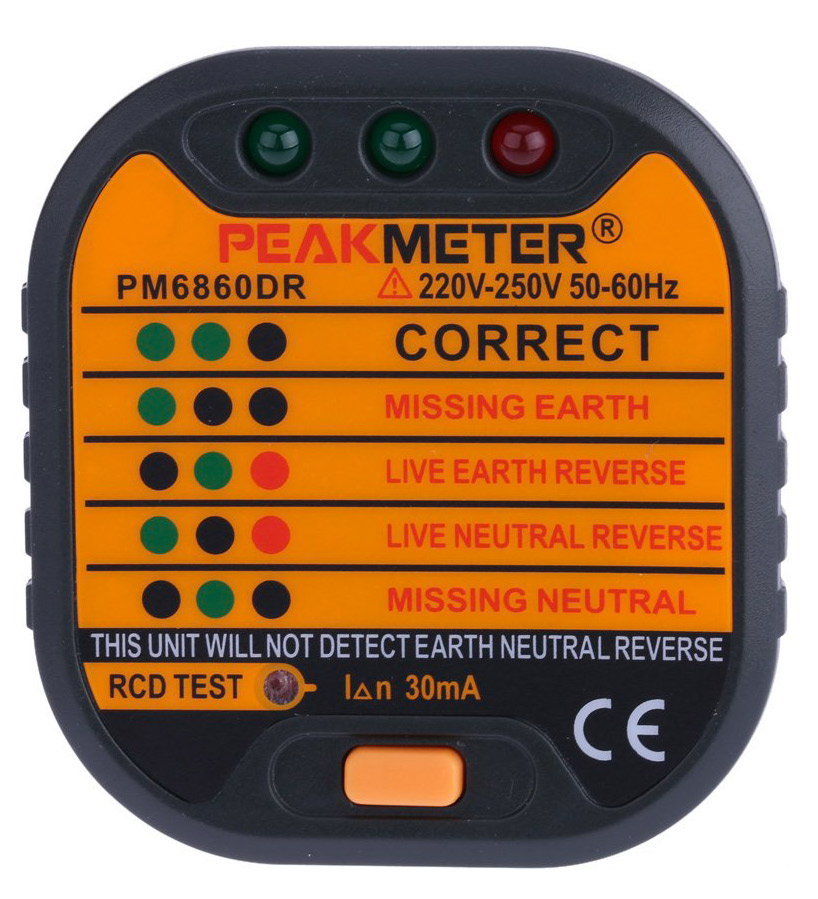

LED-Anzeige auf der Frontplatte: Der Status RICHTIGzeigt an, dass die Steckdose gemäß den geltenden Normen ordnungsgemäß verdrahtet ist, alle anderen Status weisen auf eine nicht ordnungsgemäß verdrahtete Steckdose hin.
CORRECT - richtig verdrahtete Steckdose
MISSING EARTH nicht angeschlossener PE (Erde)
LIVE - EARTH REVERSE geschaltete Leitung L - PE (Phase - Erde)
LIVE - NEUTRAL REVERSE geschaltet L - N (Nullleiter - Phase)
MISSING NEUTRAL fehlendes N (neutral)
30mA-Taste - zum Testen der korrekten Funktion des Stromschutzes.
Das Prüfgerät ist für einphasige TN-S-Verteilernetze ausgelegt.
