Das DPX6005S 0-60V 0-5A Schaltnetzteilmodul mit präziser digitaler Strom- und Spannungsregelung ist für den Einbau/Integration in ein Panel oder eine kundenspezifische Box konzipiert.
Das transparente Polycarbonat-Hauptpanel mit schwarzem Hintergrund beherbergt ein 1,8"-Farb-LCD zur klaren Anzeige von Spannung, Strom und Leistung und zur schnellen Einstellung aller erforderlichen Parameter. Das Modul ermöglicht eine stufenlose Einstellung von Strom und Spannung im Bereich von 0-60V / 0-5A mit einer Auflösung von zwei Dezimalstellen. Die Genauigkeit der Quellenabweichung beträgt nur +-10mA / +-10mV. Modu verfügt über die von den Profi-Labor-Netzgeräten bekannten Schutzfunktionen und Betriebsarten: Opv, Ocp, Opp. Dank des eingebauten Speichers können bis zu zehn voreingestellte V/A-Voreinstellungen ausgewählt und gespeichert werden.
OVP - Überspannungsschutz, OCP - Überstromschutz und OPP - Überleistungsschutz.

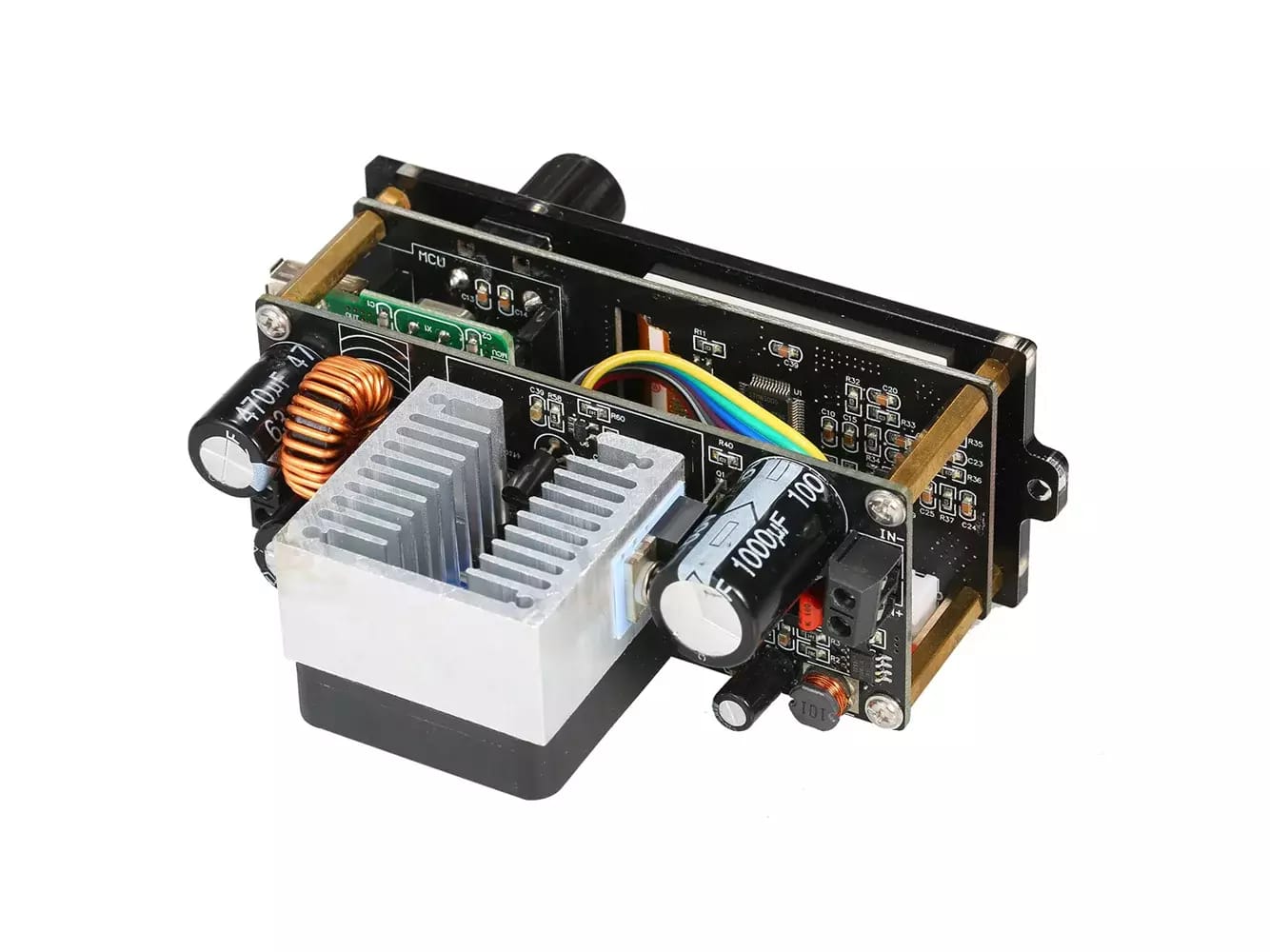

Das Modul besteht aus zwei Platinen, die durch Abstandspfosten miteinander verbunden sind. Die erste ist ein Panel mit Display und Steuertasten, das mit der Steuerplatine verbunden ist, die über eine aktive Kühlung verfügt, die bei Leistungen über 50 W ausgelöst wird. Auf der Stromversorgungsplatine befindet sich eine Schraubklemmleiste zum Anschluss der Versorgungsspannung. Das Stromversorgungsmodul kann mit 6-75V DC versorgt werden, der Wirkungsgrad des Netzteils beträgt 91%.
Das Modul eignet sich besonders für Heimwerkerlösungen von Schaltnetzteilen oder Einbaupanels in Werkstatt / Servicecenter oder Schullabor.
Lieferumfang: Netzteil, Verdrahtung für Leiterplattenanschluss.
